Questão 4650
(Esc. Naval 2017) Analise a figura abaixo.
Duas pilhas, de resistência interna e uma lâmpada, de resistência
estão conectadas em paralelo como mostra o circuito da figura acima. A fem da pilha 1 é
, mas a pilha 2, de fem
, encontra-se parcialmente descarregada de modo que o amperímetro ideal mede uma corrente nula nessa pilha. Sendo assim, o valor da fem
, em volts, vale
zero
0,50
0,75
1,00
1,25
Gabarito:
1,00
Resolução:
Essa é uma questão muito interessante, que parece difícil, a priori, mas que dá uma informação preciosa para a resolução.

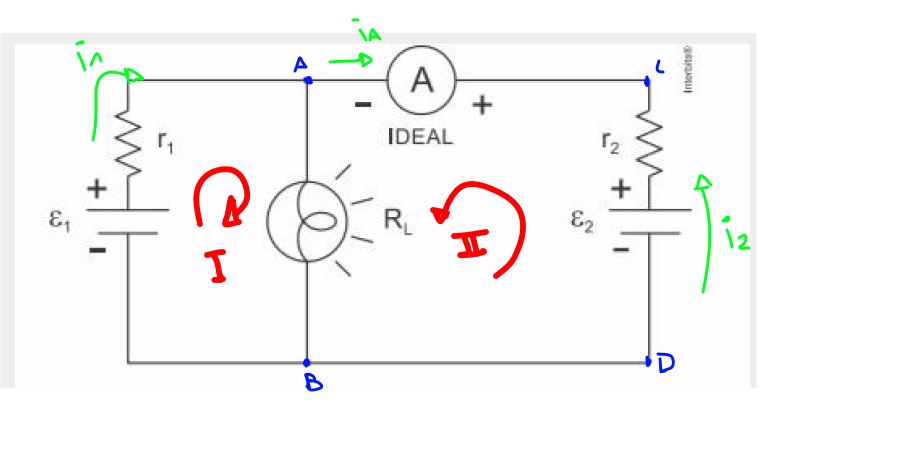

Bom, a primeira coisa que devemos perceber é que existem duas malhas nesse circuito:
Ora, as malhas são interdependentes. Isso porque a ddp entre A e B precisa ser a mesma. Partindo desse pressuposto, fica evidente que a corrente da malha 2 é zero, pois o enunciado afirma que não passa corrente pelo amperímetro. Dessa forma, o exercício simplifica a resolução em 80%, porque só necessitamos analisar a malha I. Vamos aplicar a lei das malhas:
A segunda sacada que devíamos perceber é que se não passa corrente no ramo CD, obviamente o resistor r2 não provoca queda de tensão. O que isso significa? Ora, significa que a diferença de potencial entre A e B é exatamente igual à diferença de potencial entre C e D, pois o resistor não está "consumindo" tensão. Assim:
Alternativa D.
