Questão 23

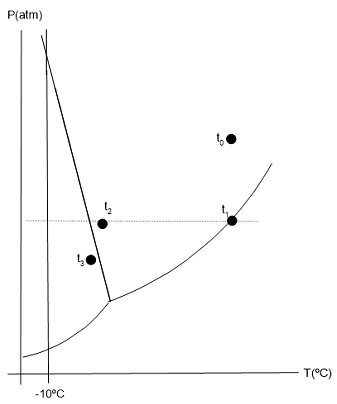

(ITA - 2005 - 2 FASE ) Sob pressão de 1 atm, adiciona-se água pura no cilindro provido de termômetro, de manômetro e de pistão móvel que se desloca sem atrito. No instante inicial (t0), à temperatura de 25 ºC, todo o espaço interno do cilindro é ocupado por água pura. A partir do instante (t1), mantendo a temperatura constante (25 ºC), o pistão é deslocado e o manômetro indica uma nova pressão. A partir do instante (t2), todo o conjunto é resfriado muito lentamente a –10 ºC, mantendo-se em repouso por 3 horas. No instante (t3), o cilindro é agitado, observando-se uma queda brusca da pressão. FAÇA um esboço do diagrama de fases da água e ASSINALE, neste esboço, a(s) (co)existente(s) no cilindro nos instantes t0, t1, t2 e t3.
