Questão 59905

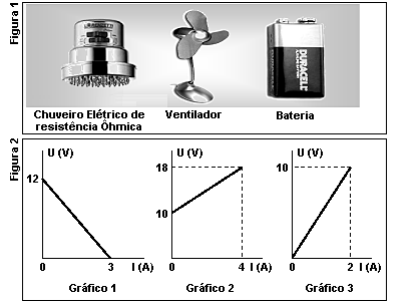

(Ufpa 2008-Adaptada) Na Figura 1 estão representados três objetos que utilizam eletricidade. Os gráficos da Figura 2 mostram o comportamento desses objetos por meio de suas características tensão (U) versus intensidade de corrente (I)
Levando-se em conta o comportamento elétrico desses objetos, associe um deles com o gráfico correspondente que o caracteriza.
O gráfico 1 representa um resistor, portanto é o chuveiro
O gráfico 1 representa um resistor, portanto é o ventilador
O gráfico 3 representa um gerador, portanto é a bateria
O gráfico 2 representa um gerador, portanto é a bateria
O gráfico 2 representa um receptor, portanto é a ventilador
Gabarito:
O gráfico 2 representa um receptor, portanto é a ventilador
Resolução:
A equação que rege a ddp dos resistores ôhmicos é:
Logo, graficamente, temos:
A equação dos geradores é:
A curva característica é:
E, por fim, a equação de receptores é dada por:
fonte: Física Clássica, volume 3 - Calçada e Sampaio
Dessa forma, percebemos que o gráfico 1 é de um gerador, o gráfico 2 de um receptor e o gráfico 3 de um resistor.
