Questão 8
ESPCEX 2012
(EsPCEx - 2012)
Quatro lâmpadas ôhmicas idênticas A, B, C e D foram associadas e, em seguida, a associação é ligada a um gerador de energia elétrica ideal. Em um dado instante, a lâmpada A queima, interrompendo o circuito no trecho em que ela se encontra. As lâmpadas B, C e D permanecem acesas, porém o brilho da lâmpada B aumenta e o brilho das lâmpadas C e D diminui. Com base nesses dados, a alternativa que indica a associação formada por essas lâmpadas é:
Gabarito:
Resolução:

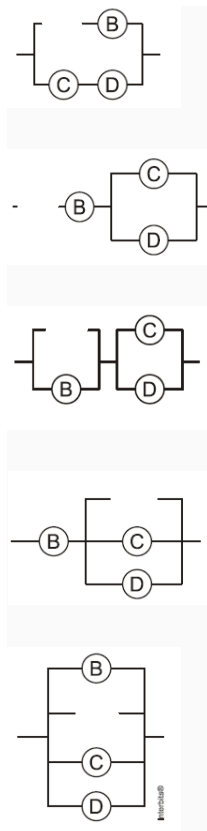

Quando a lâmpada queima, os circuitos mostrados nas alternativas podem ser entendidos como:
Apenas nas alternativas C, D e E, as lâmpadas restantes permanecem todas acesas.
Na alternativa E, as 3 lâmpadas restantes continuam sob a mesma tensão do início, logo o seu brilho não é alterado. Descartamos essa alternativa também.
Na alternativa D, a resistência equivalente total do circuito aumenta quando A se queima. Dessa forma, a corrente total que circula no circuito diminui. Está corrente passa inteiramente por B. Sendo assim, neste esquema, o brilho de B deveria diminuir. O enunciado quer que o brilho em B aumente. Logo, descartamos essa alternativa.
Resta apenas a alternativa C, que é a correta.
No esquema apresentado na alternativa C, antes da queima, havia uma divisão igualitária da tensão.
Após a queima de A, a divisão deixa de ser igualitária, já que a resistência de B é maior que a resistência da associação de C com D.
A tensão em B aumenta, enquanto a tensão na associação de C e D diminui.
Com isso, está garantido que o brilho em B aumentará, e diminuirá tanto para C quanto para D.
Alternativa C.
