Questão 68
FUVEST 2002
(FUVEST - 2002 - 1a fase)
Os automóveis movidos a gasolina, mesmo que utilizem uma relação ar-combustível adequada, produzem substâncias poluentes tais como hidrocarboneto não-queimado (HC), CO e NO. Atualmente os automóveis são equipados com catalisadores que promovem as transformações dos referidos poluentes gasosos, conforme as seguintes equações:
2 CO + O2 2CO2
2 NO + 2 CON2 + 2 CO2
HC + Oxigênio Dióxido de carbono + Água
O gráfico abaixo dá a porcentagem de poluentes transformados (Y), em função da porcentagem de oxigênio (X) presente na mistura do combustível com ar.
Logo, se a porcentagem de oxigênio na mistura for:
I. x1, a porcentagem de HC transformado será menor que a de CO transformado.
II. x2, a soma das quantidades de HC, CO e NO, nos gases de escape, será menor do que aquela obtida se a porcentagem de oxigênio for x1 ou x3.
III. x3, restará menos CO, para transformar NO em N2, do que se a porcentagem de oxigênio for x1.
É, pois, correto o que se afirma:
em I apenas.
em II apenas.
em III apenas.
em II e III apenas.
em I, II e III.
Gabarito:
em II e III apenas.
Resolução:
Esse é um gráfico da porcentagem de poluentes transformados (eixo Y) em função da porcentagem de oxigênio presente na mistura do combustível (eixo X).
As reações da conversão dos gases poluentes são essas:
2 CO + O2 2CO2
2 NO + 2 CON2 + 2 CO2
HC + Oxigênio Dióxido de carbono + Água
A curva em cinza representa a porcentagem de CO convertido; a curva em vermelho representa a porcentagem de NO convertido e a curva em azul representa a porcentagem de HC convertido. Lembrando que a porcentagem convertida está no eixo Y e vai de 0% a 100%.
Para cada porcentagem de oxigênio (x1, x2 e x3), porcentagens diferentes dos gases são convertidos. A porcentagem não convertida é 100% - %Convertida.

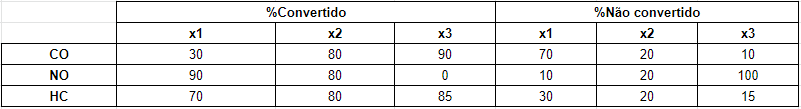

Tabela com as informações do gráfico:
Análise das alternativas:
I. Incorreta. Em x1, a %Convertida(HC) é 70% e a %Convertida(CO) é 30%.
II. Correta. A soma das quantidades de HC, CO e NO nos gases de escape é a soma das porcentagens de gases não convertidos. Em x1 essa soma é: s1 = 70+10+30 = 110. Em x2: s2 = 20+20+20 = 60. Em x3: s3 = 10+100+15 = 125. Portanto, s2 < s1 < s3.
III. Correta. A porcentagem de CO que resta é a %Não convertida(CO). Em x3: %Não convertida(CO) = 10. Em x1: %Não convertida(CO) = 70.
