Questão 20
IME 2007
Física
(IME - 2007/2008)
A figura acima ilustra um circuito resistivo conectado a duas fontes de tensão constante. Considere as resistências em ohms. O módulo da corrente I que atravessa o resistor de 2 ohms é, aproximadamente,
A
0,86 A
B
1,57 A
C
2,32 A
D
2,97 A
E
3,65 A
Gabarito:
2,32 A
Resolução:

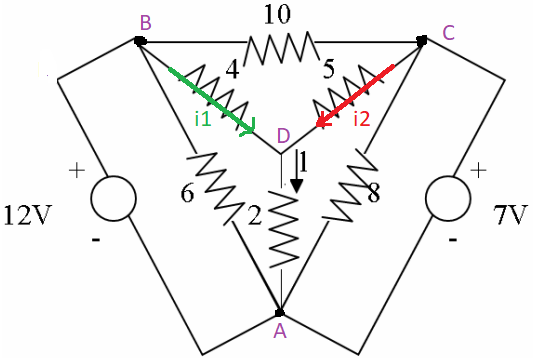

Os nós A, B, C e D foram estão indicados na figura abaixo, bem como as correntes i1 e i2 que atravessam os resistores.
Assim:
Resolvendo esse sistema:
Alternativa C.
