Questão 8
(IME 2022/2023 - 2ª fase)
A Figura 1 mostra um circuito magnético formado por um material ferromagnético de seção reta retangular 2 cm x 20 cm, uma bobina primária com 1000 espiras e uma bobina secundária com 200 espiras. A variação do módulo da densidade de fluxo magnético , em função da força magnetomotriz
, é mostrada na Figura 2.
Observação:
- considere o modulo do fluxo magnético
constante ao longo do material ferromagnético e com a orientação indicada na Figura 1.
Sabendo que a corrente , em função do tempo
, mostrada na Figura 3, é aplicada à bobina primária do circuito, esboce os gráficos do(a):
a) fluxo magnético ao longo do material ferromagnetico para
s;
b) tensão induzida na bobina secundaria para
s.
Gabarito:
Resolução:
A)
B) No secundário, .
Teremos os seguintes gráficos:

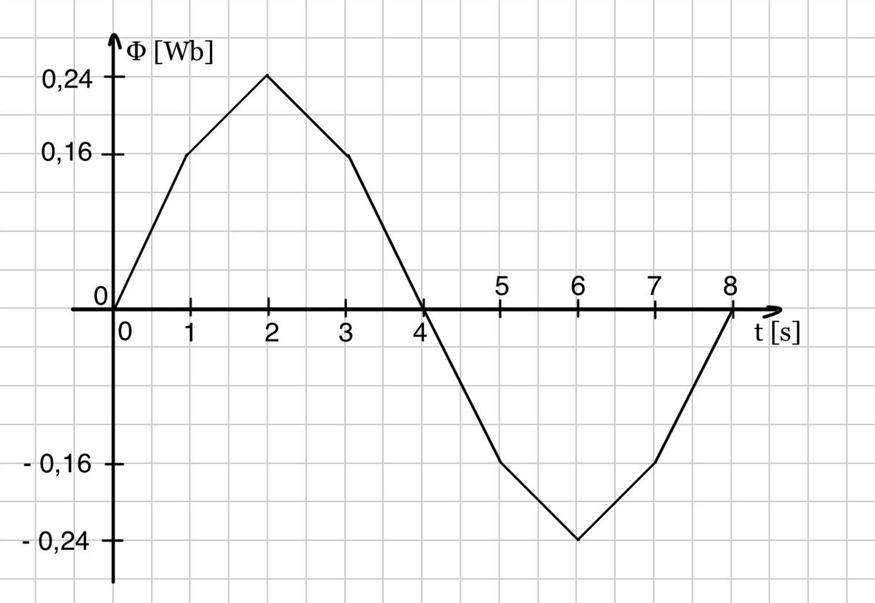

(A)

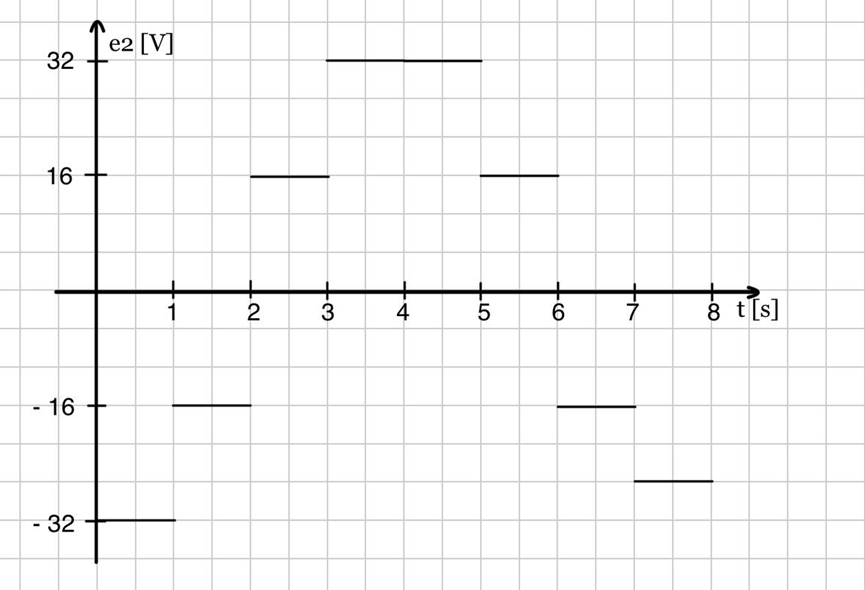

(B)
